Porcas

Desenho Premena Porcas de Aperto - Porcas de Sobrepor

Foto Porcas de Aperto - Porcas de Sobrepor Porcas de Aperto - Porcas de Sobrepor

Código	Máquina	Pinça	ØD	ØD1	L	R (Rosca)
PR20001	SKODA 12	SKODA 12	60	22.3	24.4	M 52 X 2,0
PR20002	TRAUB A 15	A 15	62	22	39	52 X 3,0
PR20003	CAMPORESI A 15	A 15	63	22.5	39	M 53 X 2,5
PR20004	ITAN 25	ITAN 25	66	35	42	M 58 X 2,0
PR20005	ATLAS 32	ATLAS 32	72	43	39	62 X 2,5
PR20006	TRAUB A 25	A 25	72	35	39	62 X 2,5
PR20007	TRAUB A 25	A 15	72	22	38	62 X 2,5
PR20008	CAMPORESI A 25	A 25	72	35	39	M 62 X 2,5
PR20009	SKODA 20	SKODA 20	72	33	26	M 63 X 2,0
PR20010	INDEX UA 30	UA 30	75	41	40	M 65 X 10 FIOS
PR20011	TRAUB TD 26	TD 26	78	34.5	40	M 70 X 3,0
PR20012	IRAM 3/4"	IRAM 3/4"	80	35	33	M 61,6 X 12 FIOS
PR20013	TRAUB TD 36	TD 36	86	43	39	M 80 X 3,0
PR20014	TRAUB TD 36	A 25	86	35	39	M 80 X 3,0
PR20015	TRAUB A 42	A 42	91	51	47	M 80 X 3,0
PR20016	TRAUB A 42	A 15	91	22	47	M 80 X 3,0
PR20017	TRAUB A 42	A 25	91	35	47	M 80 X 3,0
PR20018	TRAUB TB 42	TB 42	91	51	47	M 80 X 3,0
PR20019	TRAUB TB 42	AMA	91	47	45	M 80 X 3,0
PR20020	CAMPORESI 42	A 42	94.5	51	63	M 82 X 3,0
PR20021	CAMPORESI 42	A 25	94.5	35	62	M 82 X 3,0
PR20022	TRAUB A 60	A 60	105	74	44	M 98 X 3,0
PR20023	TRAUB A 60	A 25	105	35	44	M 98 X 3,0
PR20024	TRAUB A 60	A 42	105	51	44	M 98 X 3,0
PR20025	TRAUB TB 60	TB 60	105	75	46	M 98 X 3,0
PR20026	TRAUB TB 60	A 25	105	35	43	M 98 X 3,0
PR20027	TRAUB TB 60	A 42	105	51	44	M 98 X 3,0
PR20028	TRAUB TB 60	A 60	105	75	46.5	M 98 X 3,0
PR20029	TRAUB TB 60	XERVITT 2"	105	61	46	M 99 X 3,0
PR20030	ERGOMAT TBF 42	TBF 42	106	52	50	M 98 X 3,0
PR20031	CAMPORESI A 60	A 60	113	74	58	M 100 X 3,0
PR20032	CAMPORESI A 60	A 25	113	35	57	M 100 X 3,0
PR20033	CAMPORESI A 61	A 42	113	51	57	M 100 X 3,0
PR20034	TRAUB TBH 80	TBH 80	135	94	50	M 125 X 2,0
PR20035	TRAUB TBH 80	A 42	135	51	48	M 125 X 2,0
PR20036	TRAUB TBH 80	TB 60	135	74	55	M 125 X 2,0
PR20037	TRAUB THR 80	THR 80	135	96	55	M 125 X 2,0

Código	Máquina	Pinça	ØD	ØD1	L	R (Rosca)
PR21001	XERVITT A Nº 1	XERVITT A Nº 1	100	47	52	79,4 X 8 FIOS
PR21002	XERVITT A Nº 2	XERVITT A Nº 2	104.5	47	53.8	84,8 X 8 FIOS
PR21003	XERVITT 2"	XERVITT 2"	115	61	67	95,4 X 8 FIOS
PR21004	XERVITT TR 38	A 25	100	35	52	79,4 X 8 FIOS
PR21005	XERVITT 2"	TR 38	115	47	65	95,4 X 8 FIOS

Código	Pinça	ØD	L	R (Rosca)
PR22101	ER 16 - ESX 16	30	18	M 23 X 1,5
PR22102	ER 20 - ESX 20	35	23.5	M 27 X 1,5
PR22103	ER 25 - ESX 25	42	23	M 32 X 1,5
PR22104	ER 32 - ESX 32	50	23	M 40 X 1,5
PR22105	ER 40 - ESX 40	63	27	M 50 X 1,5
PR22106	ER 50 - ESX 50	78	35.3	M 64 X 2,0
PR22107	ER 60 - ESX 60	82.5	36	M 70 x 1,5

Código	Pinça	ØD	L	R (Rosca)
PR22001	ES 16	30	18	M 23 X 1,5
PR22002	ES 20	35	23.5	M 27 X 1,5
PR22003	ES 25	42	23	M 32 X 1,5
PR22004	ES 32	50	23	M 40 X 1,5
PR22005	ES 40	63	27	M 50 X 1,5

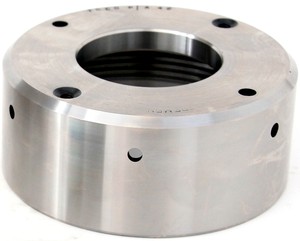

Porcas de Aperto - Porcas de Sobrepor

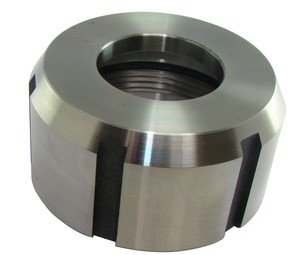

Porcas de Aperto - Porcas de Sobrepor Xervitt

Porcas para pinças de Fresadora ER-ESX DIN 6499

Porcas para pinças de Fresadora ES DIN 6499

Porcas para pinças de Fresadora OZ-PR DIN 6388

Porcas para pinças de Fresadora Sacora

Código	Pinça	ØD	L	R (Rosca)
PR22301	OZ 20 - PR 20	55	28	42 X 12 FIOS
PR22302	OZ 25 - PR 25	63	28	48 X 12 FIOS
PR22303	OZ 32 - PR 32	74	28	57 X 12 FIOS
PR22304	OZ 40 - PR 40	78	28	63 X 12 FIOS
