Pinças para Pantógrafo Deckel


Desenho Premena Pinças para Pantógrafo Deckel
Foto Pinças para Pantógrafo Deckel Pinças para Pantógrafo Deckel
Código Máquina ØD L G ØA Máx. ØA Mín.
PR35001 DECKEL GK - 12 15.5 20 10° 8 2
PR35002 DECKEL GK - 21 17.5 24 10° 10 2
PR35003 DECKEL D - 20 20 31 10° 10 2
PR35004 DECKEL D - 22 22 31 10° 12 2
PR35005 DECKEL D - 24 24 36 10° 12 3
PR35006 DECKEL KF - 12 24 36 10° 12 2
PR35007 DECKEL D - 27 27 40 10° 14 2
PR35008 DECKEL KS - 1 34 45 10° 20 3

Pinças para Pantógrafo Roland

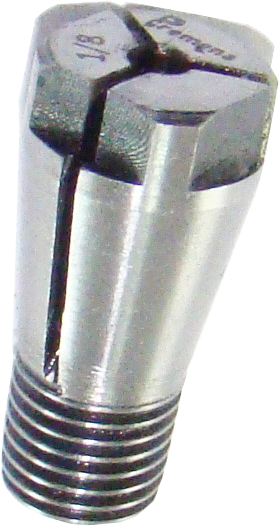

Foto Pinças para Pantógrafo Roland Pinças para Pantógrafo Roland
Desenho Premena Pinças para Pantógrafo Roland
Código Máquina ØD L R (Rosca)
PR35106 ROLAND (todos) 12 25 M 9 X 1

Pinças para Pantógrafo Steinel

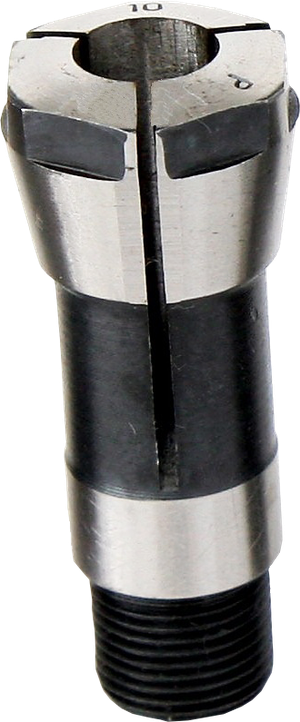

Foto Pinças para Pantógrafo Steinel Pinças para Pantógrafo Steinel
Desenho Premena Pinças para Pantógrafo Steinel
Código Máquina ØD L G ØA Máx. ØA Mín. R (Rosca)
PR35101 STEINEL A 9 8.5 25.5 20° 3.8 1 M 6 X 0,7
PR35102 STEINEL A 12 11.5 30.5 20° 6 2 M 8 X 0,85
PR35102 STEINEL A 14 11.5 30.5 20° 6 2 M 8 X 0,85
PR35103 STEINEL A 16 14 34 15° 7 2 M 10 X 0,75
PR35104 STEINEL A 20 18 34 15° 9 3 M 12 X 0,75
