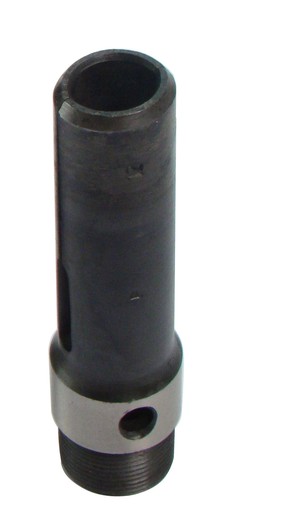

Alimentadores Acme Gridley


Imagem Premena Alimentadores Acme Gridley
Desenho Premena Alimentadores Acme Gridley
Código Máquina ØD ØD1 L ØA Máx.
(Redondo)
ØA Máx.
(Sextavado)
ØA Máx.
(Quadrado)
R (Rosca)
PR52011 ACME GRIDLEY 7/16" BRA 6 15.8 16.8 73 11.1 9 8 15,8 X 32 E
PR52012 ACME GRIDLEY 9/16" R 6 18.2 19.7 69.4 14.2 12 9 17,46 X 32 E
PR52013 ACME GRIDLEY 3/4" 24 24.96 133 19.05 16.5 13.5 22,6 X 32 E
PR52014 ACME GRIDLEY 1" BRA 6 31.5 34.92 136.5 25.4 22 17 31,75 X 20 E
PR52015 ACME GRIDLEY 1 1/4" BRA 6 38.5 39.5 168 31.75 27 22 36,51 X 20 E
PR52016 ACME GRIDLEY 1 5/8" BRT 6 47.6 52.07 152.4 41.2 35 29 47,6 X 20 E
PR52017 ACME GRIDLEY 2" 59 63.5 180.5 50 43 35 58,74 X24 E

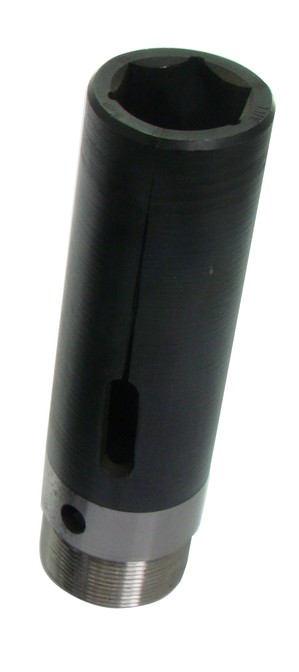

Alimentadores Gildemeister


Imagem Premena Alimentadores Gildemeister
Desenho Premena Alimentadores Gildemeister
Código Máquina ØD ØD1 L ØA Máx.
(Redondo)
ØA Máx.
(Sextavado)
ØA Máx.
(Quadrado)
R (Rosca)
PR52021 GILDEMEISTER AS 16 - AS 20 25 25 90 20 17 14 M 24 X 1
PR52022 GILDEMEISTER AS 25 32.4 33 140 25 22 18 M 30 X 1 E
PR52023 GILDEMEISTER AV - AS 32 39.8 40 136 32 27 22 M 38 X 1,5 E
PR52024 GILDEMEISTER AV - AS 48 56 57 160 48 41 33 M 54 X 1,5 E
PR52025 GILDEMEISTER AS 67 76.5 78.3 210 67 58 47 M 74 X 1,5 E
PR52026 GILDEMEISTER AS 100 113 114 235.3 100 87 71 M 108 X 1,5 E

Alimentadores Schütte


Imagem Premena Alimentadores Schütte
Desenho Premena Alimentadores Schütte
Código Máquina ØD ØD1 L ØA Máx.
(Redondo)
ØA Máx.
(Sextavado)
ØA Máx.
(Quadrado)
R (Rosca)
PR5203101 SCHÜTTE SF 12 17 19.6 82 13 11 9 M 18 X 1
PR5203102 SCHÜTTE SF 12 / SE 13 17 19.6 82 13 11 9 M 18 X 1
PR52032 SCHÜTTE SE 16 23 25 88 16 14 11 M 23 X 1
PR52033 SCHÜTTE SF 20 25 27 88 20 17 14 M 25 X 1
PR5203401 SCHÜTTE SE 25 33 37 118 25 22 18 M 33 X 1,5
PR5203402 SCHÜTTE SE 25 / SF 26 33 35 118 25 22 18 M 33 X 1,5
PR52035 SCHÜTTE SF 32 / SD 32 40 43 130 32 28 23 M 38 X 1,5
PR52036 SCHÜTTE SF 40 49 51 161 40 35 28 M 48 X 1,5
PR52037 SCHÜTTE SF 50 58 64 195 50 43 35 M 58 X 1,5
PR52038 SCHÜTTE SF 63 72 77 205 63 54 44 M 72 X 1,5

Alimentadores Wickman


Imagem Premena Alimentadores Wickman
Desenho Premena Alimentadores Wickman
Código Máquina ØD ØD1 L ØA Máx.
(Redondo)
ØA Máx.
(Sextavado)
ØA Máx.
(Quadrado)
R (Rosca)
PR52041 WICKMAN 5/8" X 6" 20.8 21.6 85.7 16 13 11 19,44
PR52042 WICKMAN 1" X 6"/ 8" 30.9 31.9 133.4 25.4 22 18 30,07
PR52043 WICKMAN 1 3/8" x 5" / 6" 42 42.84 117.5 35 30 24 40,46
PR52044 WICKMAN 1 3/4" x 5" / 6" 51.6 52.3 127 44.4 38 32 50
PR52045 WICKMAN 2" X 6" 59.5 62.7 171.5 50.8 43 35 58,7 X 24 F.
PR52046 WICKMAN 2 1/4" x 5" 65.1 65.1 139.7 57 49 40 62,5 X 22 E
PR52047 WICKMAN 2 1/4" x 6" 64.3 65.1 171.5 57 49 40 62,66
PR52048 WICKMAN 2 5/8" X 6" 74.6 75.5 177.8 66.6 57 46 73
PR52049 WICKMAN 3 1/4" X 6" 90.47 92.07 184.5 82.5 71 58 88,9

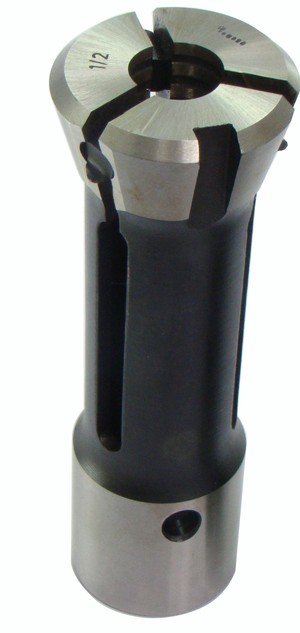

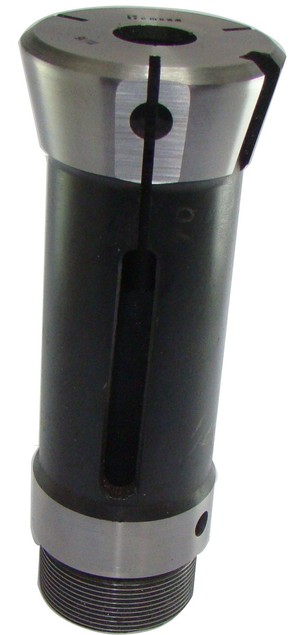

Pinças Acme Gridley


Imagem Premena Pinças Acme Gridley
Imagem Premena Pinças Acme Gridley
Desenho Premena Pinças Acme Gridley
Código Máquina ØD ØD1 L G ØA Máx.
(Redondo)
ØA Máx.
(Sextavado)
ØA Máx.
(Quadrado)
R (Rosca)
PR32011 ACME GRIDLEY 7/16" BRA 6 29.36 23.77 78.6 15° 11.1 9 8 20,64 X 32 E
PR32012 ACME GRIDLEY 9/16" R 6 35.4 29.3 105.5 15° 14.2 12 9 25,4 X 20 E
PR32013 ACME GRIDLEY 3/4" 46.02 34.9 130.18 15° 19.05 16.5 13.5 31,75 X 20 E
PR32014 ACME GRIDLEY 1" BRA 6 54.3 44.35 139.7 12°45' 25.4 22 17 39,6 x 18 E
PR32015 ACME GRIDLEY 1 1/4" BRA 6 64.7 52.32 152.4 15° 31.75 27 22 46 x 20 E
PR32016 ACME GRIDLEY 1 5/8" BRT 6 73.4 63.47 161.9 12°45" 41.2 35 29 55,55 X 16 E
PR32017 ACME GRIDLEY 2" 95.5 76.8 181 15° 50 43 35 68,25 X 16 E

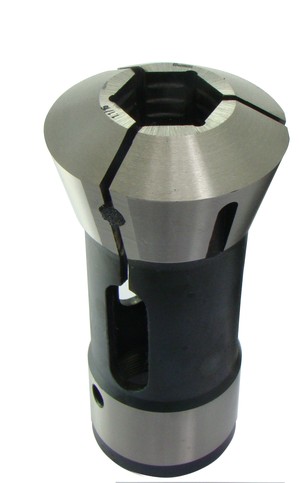

Pinças Gildemeister


Imagem Premena Pinças Gildemeister
Desenho Premena Pinças Gildemeister
Código Máquina ØD ØD1 L G ØA Máx.
(Redondo)
ØA Máx.
(Sextavado)
ØA Máx.
(Quadrado)
R (Rosca)
PR32021 GILDEMEISTER AS 16 - AS 20 42 34 85.5 16°5' 20 17 14 M 30 X 1 E
PR32022 GILDEMEISTER AS 25 60.4 45 159 15°5' 25 22 18 M 40 X 1 E
PR32023 GILDEMEISTER AV - AS 32 69 53 129 15°5' 32 27 22 M 48 X 1,5 E
PR32024 GILDEMEISTER AV - AS 48 90 70 150 15°5' 48 41 33 M 65 X 1,5 E
PR32025 GILDEMEISTER AS 67 115 90 171 15°5' 67 58 47 M 85 X 1,5 E
PR32026 GILDEMEISTER AS 100 160.4 128 250 15° 100 87 71 M 122 X 1,5 E

Pinças Schütte


Imagem Premena Pinças Schütte
Desenho Premena Pinças Schütte
Código Máquina ØD ØD1 L G ØA Máx.
(Redondo)
ØA Máx.
(Sextavado)
ØA Máx.
(Quadrado)
R (Rosca)
PR32031 SCHÜTTE SF 12 / SE 13 36.1 25 72 15° 13 11 9 M 22 X 1 E
PR32032 SCHÜTTE SE 16 41.5 32 84 15° 16 14 11 M 28 X 1 E
PR32033 SCHÜTTE SF 20 41.5 32 84 15° 20 17 14 M 30 X 1 E
PR32034 SCHÜTTE SE 25 / SF 26 60.3 46 120 15°10' 25 22 18 M 40 X 1,5 E
PR32035 SCHÜTTE SF 32 / SD 32 69.3 53 136 15°10' 32 28 23 M 47 X 1,5 E
PR32036 SCHÜTTE SF 40 78.8 62.9 157 15° 40 35 28 M 56 X 1,5 E
PR32037 SCHÜTTE SF 50 97.8 75 187 15° 50 43 35 M 68 X 1,5 E
PR32038 SCHÜTTE SF 63 115.3 90 211 15° 63 54 44 M 82 X 1,5 E

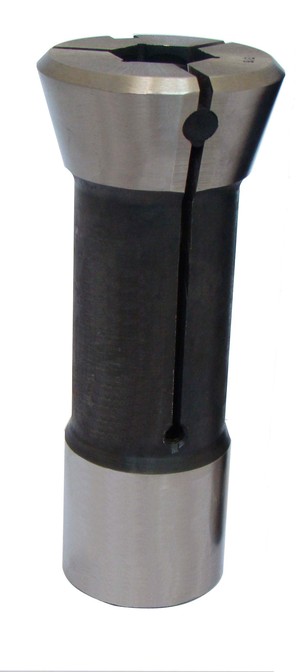

Pinças Wickman


Imagem Premena Pinças Wickman
Desenho Premena Pinças Wickman
Código Máquina ØD ØD1 L G ØA Máx.
(Redondo)
ØA Máx.
(Sextavado)
ØA Máx.
(Quadrado)
R (Rosca)
PR32041 WICKMAN 5/8" X 6" 38.1 29.5 92.2 15° 16 13 11 27,78 X 24 E
PR32042 WICKMAN 1" X 6"/ 8" 54.5 41.3 131.6 15° 25.4 22 18 37,7 X 24 E
PR32043 WICKMAN 1 3/8" x 5" / 6" 66.8 55.47 117.5 15°7' 35 30 24 50,92 x 22
PR32044 WICKMAN 1 3/4" x 5" / 6" 78.7 64.2 127 15°7' 44.4 38 32 60,4 x 16
PR32045 WICKMAN 2" X 6" 95.5 76.86 181 15° 57 49 40 72,46 X 22 E
PR32046 WICKMAN 2" / 2 1/4" x 6" 95.5 76.86 181 15° 57 49 40 72,46 X 22 E
PR32047 WICKMAN 2 1/4" x 5" 89.02 77.72 152.4 15°7' 57 49 40 73,15 x 16 F
PR32048 WICKMAN 2 5/8" X 6" 111.25 92.07 165 15°15' 66.6 57 46 85,9 X 18
PR32049 WICKMAN 3 1/4" X 6" 127 106.36 196.85 15°15' 82.5 71 58 100,8
