Pinças DIN 6388 (OZ/PR-A)

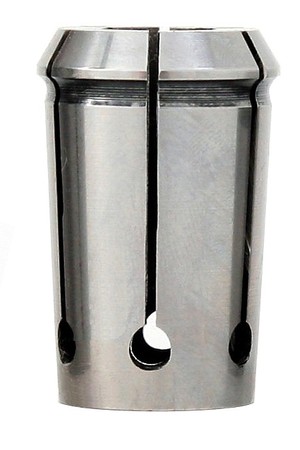

Foto Pinças DIN 6388 (OZ/PR-A) Pinças DIN 6388 (OZ/PR-A)
Desenho Premena Pinças DIN 6388 (OZ/PR-A)
Código Pinça ØD ØD1 L ØA Máx. ØA Mín.
PR33201 OZ 6 -PR 6-A 11.5 10 21 8 1
PR33202 OZ 8 - PR 8-A 14.5 12.65 26 8 1
PR33203 OZ 10 -PR 10A 17.2 15.15 30 10 1
PR33204 OZ 12 - PR 12-A 19.8 17.15 34 12 1
PR33205 OZ 16 - PR 16-A 25.5 22.85 40 16 2
PR33206 OZ 20 - PR 20-A 29.8 27.4 45 20 2
PR33207 OZ 25 - PR 25-A 35.05 32.9 52 25 2
PR33208 OZ 32 - PR 32-A 43.7 41.3 60 32 4
PR33209 OZ 40 -PR 40-A 52.2 49.7 68 29.5 6
PR33210 OZ 50 - PR 50-A 63.8 61.1 80 29.5 8

Pinças DIN 6388 (PR-B)

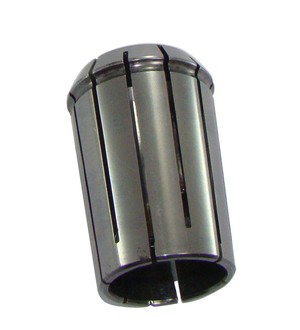

Foto Pinças DIN 6388 (PR-B) Pinças DIN 6388 (PR-B)
Desenho Premena Pinças DIN 6388 (PR-B)
Código Pinça ØD ØD1 L ØA Máx. ØA Mín.
PR33301 PR 16-B 25.5 22.85 40 16 5
PR33302 PR 20-B 29.8 27.4 45 20 6
PR33303 PR 25-B 35.05 32.9 52 25 6
PR33304 PR 32-B 43.7 41.3 60 32 10
PR33305 PR 40-B 52.2 49.7 68 40 10
PR33306 PR 50-B 63.8 61.1 80 50 10
