Pinças para Alimentadores de Barras

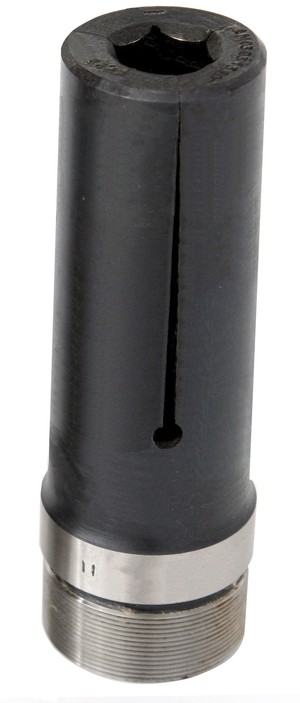

Foto Alimentadores IEMCA Pinças para Alimentadores de Barras
Desenho Premena Pinças para Alimentadores de Barras
Código Máquina ØD L A R (Rosca)
PR51001 IEMCA D 10 10 42 7 M6 X 0,75
PR51002 IEMCA D 12 12 42 8 M7 X 0,75
PR51003 IEMCA D 15 15 42 10 M8 X 1
PR51004 IEMCA D 16 16 42 12 M8 X 1
PR51005 IEMCA D 18 18 42 15 M8 X 1
PR51006 IEMCA D 19 19 42 16 M8 X 1
PR51007 IEMCA D 20 20 59 17 M10 X 1
PR51008 IEMCA D 23 23 59 20 M10 X 1
PR51009 IEMCA D 25 25 59 22 M10 X 1
PR51010 IEMCA D 27 27 59 24 M10 X 1
PR51011 IEMCA D 30 30 65 27 M17 X 1
PR51012 IEMCA D 35 35 80 32 M25 X 1,5
PR51013 IEMCA D 38 38 80 35 M25 X 1,5
PR51014 IEMCA D 42 42 80 39 M25 X 1,5
PR51015 IEMCA D 46 46 80 43 M25 X 1,5
PR51016 IEMCA D 50 50 80 47 M25 X 1,5
PR51017 IEMCA D 55 55 80 52 M25 X 1,5
PR51018 IEMCA D 60 60 80 57 M25 X 1,5
PR51019 IEMCA D 65 65 80 62 M25 X 1,5

Pinças para Alimentadores de Barras


Foto Alimentadores (Pinça de Arraste) Pinças para Alimentadores de Barras
Desenho Premena Pinças para Alimentadores de Barras
Código Máquina ØD ØD1 L ØA Máx.
(Redondo)
ØA Máx.
(Sextavado)
ØA Máx.
(Quadrado)
R (Rosca)
PR50001 BROWN & SHARP BSA 38 13.5 14 64 10 8 7 12,37 X 32 E
PR50002 BROWN & SHARP 10 16 16 74.6 10 8 7 14,2 X 20 E
PR50003 C.V.A. Nº 8 16.7 17.07 84.1 13 11 9 5/8” X 32
PR50004 BROWN & SHARP BSA 48 16.45 17.2 74.5 13 11 9 15,7 X 32
PR50005 SKODA 12 16 18 63 12 11 9 5/8” X 0,75
PR50006 INDEX ON 12 - OR 12 16 18 70 12 11 9 16 X 1 E
PR50007 BROWN & SHARP 11 18.5 20 87.5 14 12 10 17,4 X 20 E
PR50008 SCHWERDTFEGER S - 14 18.5 20 90 14 12 10 17,5 X 0,9
PR50009 INDEX ON 16 - OR 16 21 21.5 70 16 14 11 20 X 1 E
PR50010 BROWN & SHARP 11A 20.7 22 87.5 16 14 11 20,6 X 20 E
PR50011 BROWN & SHARP BSA 58 21.69 23.5 88.5 16 14 11 20,69 X 20 E
PR50012 INDEX 18 - 20 22 24 85 18 16 13 22 X 1 E
PR50013 BROWN & SHARP 11AA 20.7 25 87.5 16 14 11 20,6 X 20 E
PR50014 BSA 68 25.1 25.1 135 19.05 16 13 23,81 X 20 E
PR50015 SKODA 20 24.5 26 88 19 16 13 24 X1
PR50016 BSA 34 27.8 29.36 106.36 - - - 26,21
PR50017 INDEX C29 29 30 95 24 20 17 28 X 1 E
PR50017 INDEX B30 29 30 95 24 20 17 28 X 1 E
PR50018 INDEX 25 29 31 90 25 22 17 29 X 1 E
PR50019 BROWN & SHARP 22 30 32.4 154 25.4 22 17 30,2 X 20 E
PR50020 SCHWERDTFEGER S - 26 32 34.5 110 25 22 17 29,8 X 0,9
PR50021 BSA 98 34.9 37.8 152.4 28 25 20 33,32 X 16
PR50022 BROWN & SHARP 22 H 36.5 38.1 152.4 32 28 22 36,5 X 2 E
PR50023 INDEX B 42 40 42 116 36 30 25 40 X 1 E
PR50024 SKODA 40 44.5 46 123 40 34 28 43 X 0,75 E
PR50025 BSA 138 49.2 51.8 152.4 40 34 28 47,6 X 16 E
PR50026 TAREX 52 50 52 116 46 40 32 50 X 1 E
PR50027 INDEX 60 58 60 140 52 45 36 58 X 1 E
PR50028 MANURHIN 60 61 62 140 52 45 36 60 X 1 E
PR50029 BSA 168 60.5 63 165.1 50 43 35 58,72 X 16 E
PR50030 TAREX 64 62 64 140 56 48 39 62 X 1,5 E
